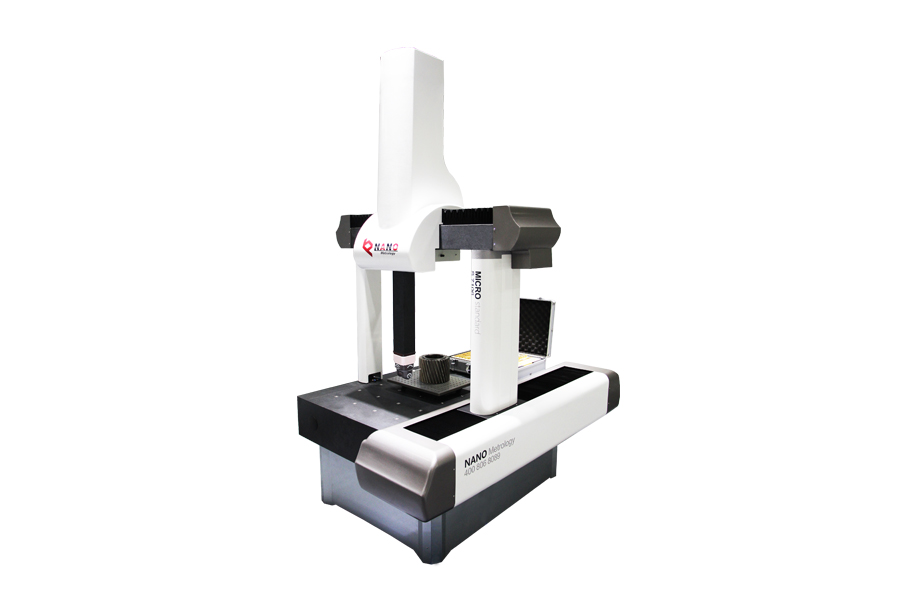

Micro桥式坐标测量机
系列名称: MICRO
产品品牌: NANO
产品详情



主机概述:

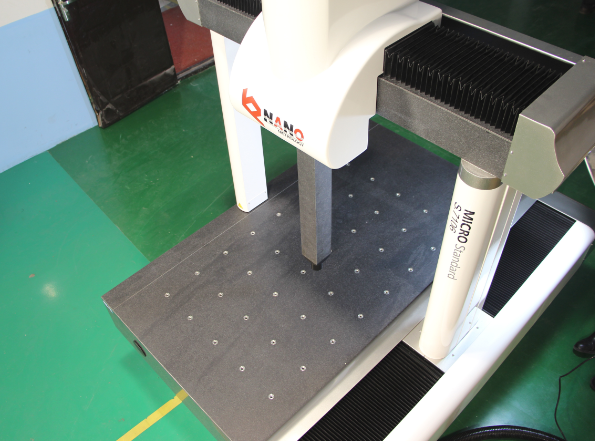

  Micro系列移动桥式测量机是一款适用于小型工件检测、制作逆向工程的经济型三坐标测量机。

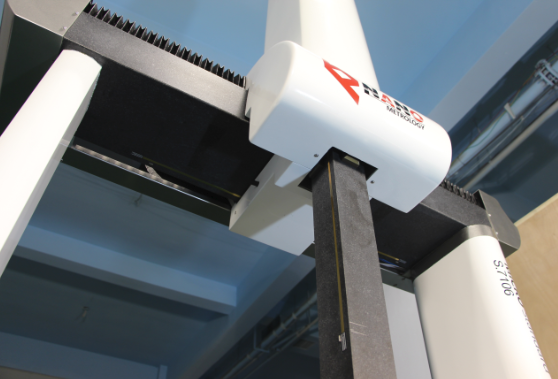

       自身有自带工作台,敞开性好(三个方向都可以搬运送件),采用先进的有限元分析技术设计的横梁,并采用刚性好、质量轻的全封闭框架移动桥式结构。其主机占地面积小,测量效率高,于固定龙门式测量机相比较其承载能力更强。配置多元化的测量附件,可实现自动及半自动方式完成各项测量任务。可满足现代制造工件的检测需要,可广泛使用在车间测量、质量控制、设计、工艺等各个部门。


机型参数:

设备型号Micro 575Micro 7106Micro 9128Micro 9158Micro 10128
测量范围(mm)500×700×500700×1000×600900×1200×800900×1500×8001000×1200×800
外型尺寸(mm)1292×1789×24261492×2089×26261692×2289×30261692×2589×30261790×2430×3130
最大荷载 (Kg)10001200150016001600
空气压力(Mpa)≥0.42
示值误差(um)1.8+3.3L/1000起


设备型号Micro 10158Micro 10208Micro 121510Micro 122010Micro 152112
测量范围(mm)1000×1500×8001000×2000×8001200×1500×10001200×2000×10001500×2100×1200
外型尺寸(mm)1790×2730×31301790×3230×31302477×3100×36642477×3600×36642777×3700×4034
最大荷载 (Kg)17001800
180019001900
空气压力(Mpa)≥0.42
示值误差(um)2.8+3.3L/1000起


产品特征

  • 轻便、灵巧的小型高精度测量系统。

  • 提供全套经济的测量解决方案。

  • 优化的结构设计提供可靠地测量性能指标和效率指标。

  • 多种丰富配置完成各种复杂测量要求。

  • 完整的尺寸规格,满足各种中小型工件的测量需求。

  • 可加配非接触式测量系统。


可选择配件

      MH20I手动双旋转分度测头座              PH10T自动双旋转测头座         PH10M/PH10MQ自动双旋转测头座                PH20五轴连动测头
