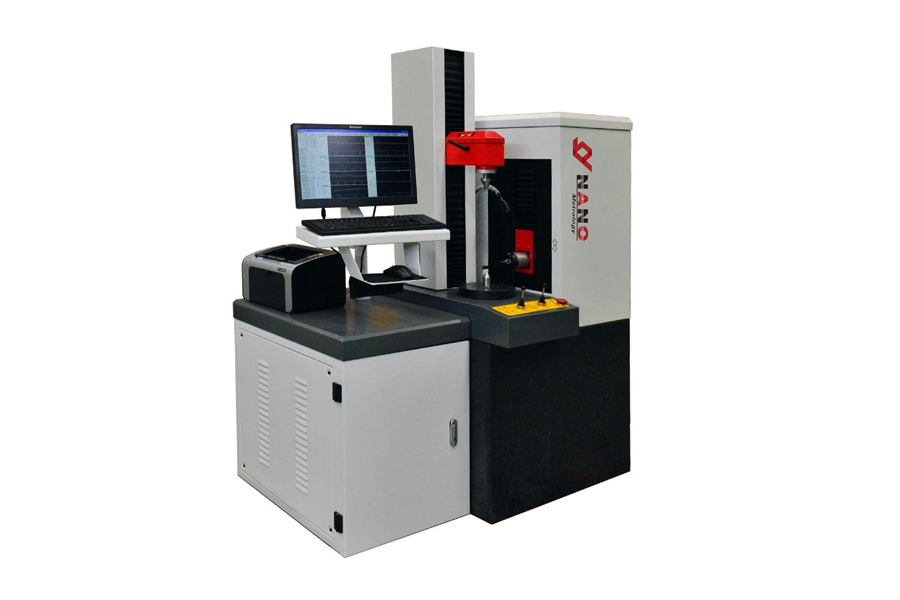

Gradey通用齿轮测量仪
系列名称: GRADEY
产品品牌: NANO
产品详情


产品概况:

      GRADEY型齿轮测量机,基本配置可测量各种形状的直齿、斜齿圆柱齿轮、配置可测量滚刀、剃刀、插刀的全部功能软件,其还包括涡轮、蜗杆、直齿斜齿锥弧齿锥齿轮等软件。广泛用于汽车、机床工具、电动机行业、仪器仪表、冶金、矿山、重型机械工业齿轮、工厂计量室的精度检测。


产品特点:
      GRADEY型齿轮测量机采用电子展成式测量原理、高精度运动控制为一体的设备、大理石基座、进口高精度滚动导轨、全闭环高动态响应运动控制系用、高精度测微传感器及高速数据采集处理系统等,主机结构合理、测量精度高、示值稳定、外形美观。
      测量主机采用四座标测量系统;采用进口直驱电机与高性能交流伺服电机,进口圆光栅、雷尼绍直线光栅、进口传感器,全闭环控制系统,提高系统的测量精度。


系列参数:

型号GRADEY200GRADEY300 GRADEY600GRADEY800 GRADEY1000
可测齿轮模数0.2~6mm0.5~15mm0.5~20mm1~25mm1~25mm
可测齿轮最大外径240mm350mm640mm800mm1000mm
上下定间距离20~400mm20~500mm20~850mm20~1000mm20~1200mm
测头垂直测量行程260mm320mm360mm600mm600mm
可测螺旋角范围0~90°0~90°0~90°0~90°0~90°
可测最大工件重量60kg150kg500kg800kg1200kg
仪器外形尺寸(cm)95x91x150140x110x160170x130x220210x190x240220x200x255
齿轮、内齿轮软件标配标配标配标配标配
滚、剃、插刀软件标配标配标配标配标配
蜗轮、蜗杆软件标配标配标配标配标配
直锥、弧齿软件标配标配标配标配标配
