高精度桥式坐标测量机
系列名称: ROYAL
产品品牌: NANO Metrology
价格面议:
1.00
产品详情

产品概述

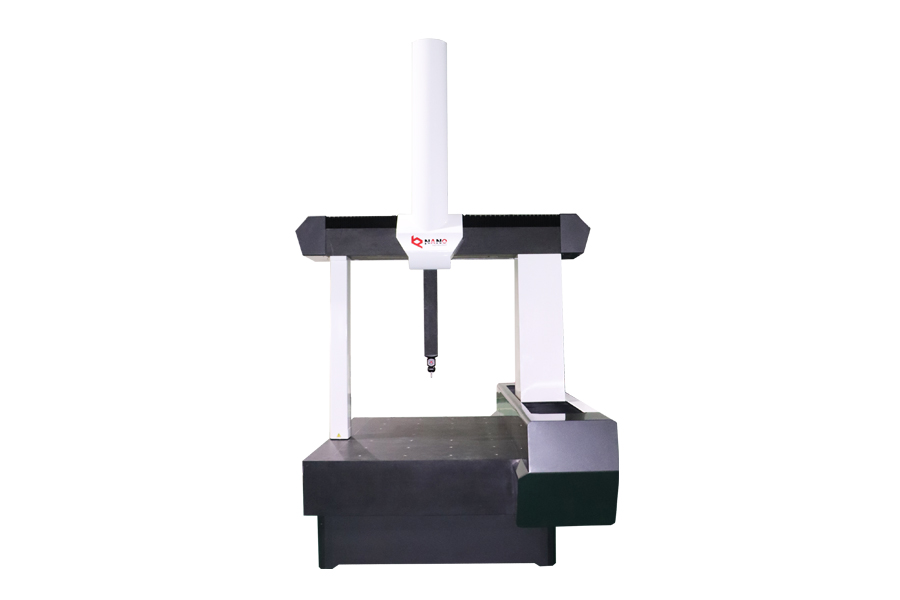

  Royal系列移动桥式测量机是一款高精度适用于中小型工件检测的高效率三坐标测量机。

  自身有自带工作台,敞开性好(三个方向都可以搬运送件),采用国际先进的有限元分析技术设计的精密横梁,并采用刚性好、质量轻的全封闭框架移动桥式结构。稳定、高效、多功能的特点,配置灵活,各种不同的测量配置需求和测量解决方案;超大的测量空间和超重载荷设计,为中小型的工件提供可靠有力的支持。

  应用于军工、兵器、模具、精密机械等行业。




系列参数:

设备型号
Royal 7106Royal 9128Royal 9158Royal 121510Royal 122010Royal 152112
测量范围(mm)700×1000×600900×1200×800900×1500×8001200×1500×10001200×2000×10001500×2100×1200
外形尺寸(mm)1977×2660×30042178×2860×34042177×2950×32642478×3310×38052478×3810×38052778×3910×4205
最大载荷(Kg)130016001700180019001900
空气压力(Mpa)≥0.45
示值误差(um)1.2+2.5L/1000起


产品特点:

1、开阔的测量空间和允许超大的工作台载荷,为中大型的被测工件提供了可靠地前提保障。

2、独有的钢丝传动专利技术,使系统的运动特点,刚度及精度大幅的提高。

3、集稳定性,高精度和高效率的一体设计,为用户提供高性价比的完美解决方案。

4、丰富多样的配置,提供扫描和接触式测量。

5、系列化的规格尺寸,为用户提供从1500-3000不同大小工件的测量需求。

6、采用本公司拥有专利技术(ZL 2014 20529248.2)的钢丝传动机构技术。






可选配件:
    PH10M/PH10MQ +SP25扫描测头                  PH20五轴连动测头座                                SP80扫描测头座                     REVO超高速、高精度五轴扫描测头座
